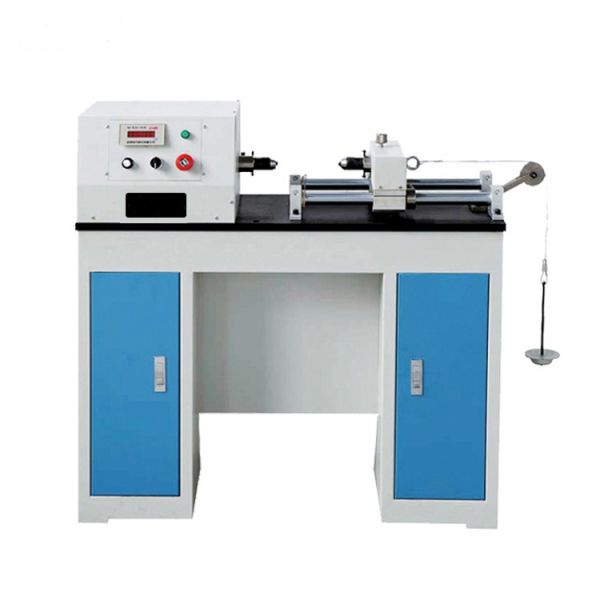

XCR-6/6mm金屬線材纏繞試驗機用途及特點：主要用於企業、科研部門等行業，為生產和科研提供檢測手段。

XCR-6/6mm金屬線材纏繞試驗機技術規格：

1.試樣直徑：0.1—12mm

2.纏繞速度：0-60r/min

XCR-6/6mm金屬線材纏繞試驗機結構簡述：

1、減速箱：電動機通過三角皮帶和蝸輪副傳動到主軸上，當合上離合器時蝸杆帶動蝸輪，通過離合器使主軸轉動，脫開離合器時蝸輪空轉，主軸能得到三種速度（每分鍾轉數）即：15、20、60三檔速度的變換是通過變換皮帶在輪槽的位置實現主軸的一端伸出箱體外，上裝有夾頭，夾頭端麵有多種直徑的孔被測線材的一端可插入相應直徑內，夾頭的方孔為：40×40，方孔內安放一對卡塊，塊上亦有多種尺寸圓孔，卡塊對上後形成10×10的方孔，做試驗用的芯棒直徑小於20時一端加工成10×10的方孔，可插入方孔，大於20時，做成40×40的方孔，直接插入夾頭方孔內。芯棒插入夾頭內，由夾頭上的兩個螺釘壓緊。

另外，該機還配備一對平鉗口，可供小直徑的線材做自身纏繞用。

2、隨動支架，為保證線材做緊密纏繞，該裝置上有大、小滑板可夾緊線材。在線材的一端也可施加重力，隨動支架上有四個滾動軸承可在導軌上滾動，當線材被纏繞後，它可隨纏繞後的線材做移動。在該裝置上有一支座，支座上的孔與主軸同心，有￠1-6六種直徑的支撐套可變換使用，當芯棒細而短時，可使用該支座，以增強芯棒的剛性，相當於車床的中心架的作用。該裝置可轉180°使用。

3、尾座：為了提高芯棒的剛性，可用尾座上的頂住芯棒，當芯棒被頂緊後尾座及均（jun1）可緊死，尾座由T型螺釘緊固在機板上，由尾座上的壓緊螺釘壓住。使用尾座時需將隨動裝置上的支架卸下。
